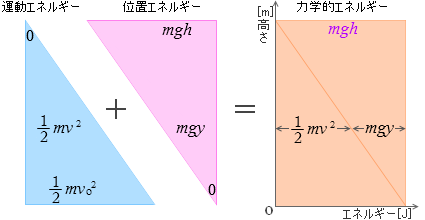

図4のように、鉛直上向きに\(y\)軸をとる。小球を、\(y\)=0 の位置から鉛直上向きに投げ上げた。この小球は、\(y\)=\(h\) の位置まで上がったのち、\(y\)=0 の位置まで戻ってきた。小球が上昇しているときおよび下降しているときの、小球の\(y\)座標と運動エネルギーの関係は下記のグラフ(a)、(b)、(c)の実線のうちそれぞれどれか。その組合せとして最も適当なものを①～⑨のうちから一つ選べ。ただし、グラフ中の破線は \(y\)=0 を基準とした重力による位置エネルギーを表している。また、空気抵抗は無視できるものとする。
| 上昇中 | 下降中 | |
|---|---|---|
| ① | (a) | (a) |
| ② | (a) | (b) |
| ③ | (a) | (c) |
| ④ | (b) | (a) |
| ⑤ | (b) | (b) |
| ⑥ | (b) | (c) |
| ⑦ | (c) | (a) |
| ⑧ | (c) | (b) |
| ⑨ | (c) | (c) |
#共テ22本試物理基礎
